Dettagli:
|
Circostanza: | Nuovo | Materiale: | Acciaio inossidabile, acciaio al carbonio, alluminio |
---|---|---|---|
Applicazione: | Petrochimico, ASU, gas, recupero dell'idrocarburo, etilene, recupero di CO2 | Pressione: | 110bar |
Evidenziare: | Scatola fredda LNG di CO2,scatola fredda del gas naturale inossidabile,Acciaio al carbonio della scatola fredda LNG |

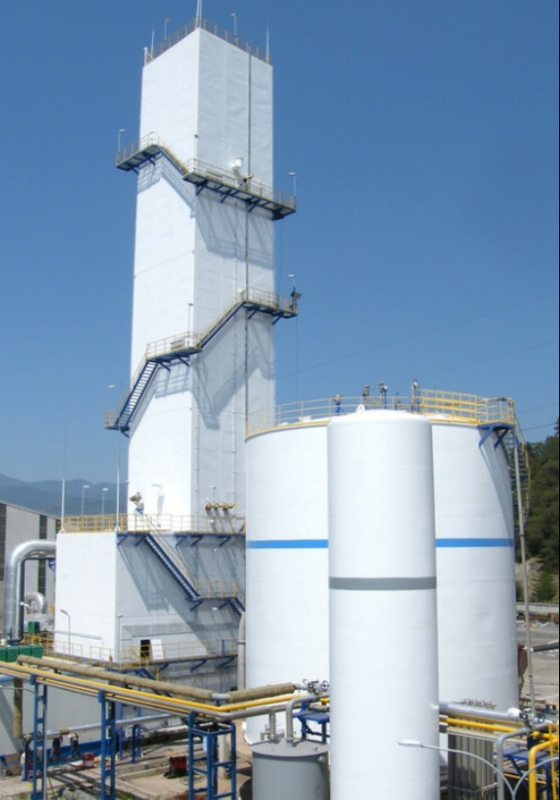

Scatola fredda Messico, ASU di KDONAr-7500/1360/250Y
Il progetto ed i servizi di progettazione, srl (qui di seguito citata come SASPG) progetteranno, fabbricheranno e forniranno una pianta nuovissima della separazione dell'aria, facendo uso di ultima tecnologia della trasformazione dell'adsorbimento del setaccio molecolare, dell'estensore di turbo del ripetitore, della colonna superiore d'imballaggio strutturata e processo di compressione interno di GOX. Il dispositivo comprende il sistema di filtrazione dell'aria, sistema del compressore d'aria, sistema di preraffreddamento dell'aria, sistema di purificazione del setaccio molecolare, sistema sovralimentato dell'estensore di turbo, sistema della scatola fredda, stoccaggio del SALMONE AFFUMICATO e sistema di evaporazione, strumentazione e sistema di controllo elettrico, ecc.

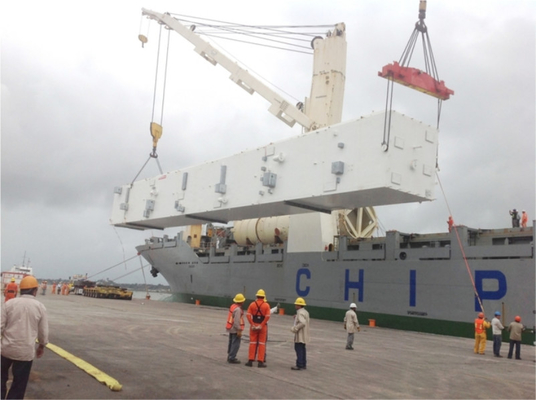

Il tipo dimensione della parte principale di combinazione della torre della scatola fredda di KDONAr-7500/1360/250Y e dell'argon della torre principale di ASU è 6500mm×4200mm×52200mm, che è una scatola sigillata rettangolare; il materiale principale della scatola fredda è Q235-B ed il peso totale della scatola fredda è circa 160T. La dimensione dello scambiatore di calore principale la scatola fredda è 3500×4200×13000, che è inoltre una scatola sigillata rettangolare, che il materiale principale è Q235-B ed il peso totale è circa 35T. Il sistema della scatola fredda pricipalmente è composto di scambiatore di calore principale, il dispositivo di raffreddamento secondario, la torre superiore, la torre più bassa, la colonna grezza la I, la colonna grezza II, la torre pura dell'argon, il condensatore grezzo dell'argon, evaporatore puro dell'argon dell'argon dell'argon, l'argon puro che lo condensa consiste dei tubi di collegamento, delle coperture della scatola fredda, degli scaffali, delle piattaforme, delle scale, dei corrimani, ecc. dovuto il grandi volume e peso massimo del sistema della scatola fredda, la lunghezza totale dopo il composto è di circa 53 metri, in modo da sarà spedita in 5 pezzi e sarà sollevata insieme a 5 pezzi sul sito. Secondo le caratteristiche della struttura di prodotto ed i requisiti dell'installazione della conduttura, tutto il lavoro di base dovrebbe essere fatto prima che il gruppo dell'installazione entri nel sito.
Parametri di attrezzatura
No. | Descrizione | Dimensione principale (m) | Peso (t) | Altezza di costruzione (m) | L'altezza di fornisce. (m) superiore |
|
Scambiatore di calore FDONAr-principale | 4.2×3.5×12.2 | 35 | +0,3 | +13,0 |
|
Sezione FDONAr-più bassa della scatola fredda della colonna principale | 4.2×3.5×23.8 | 48 | +0,3 | +24,1 |
|
Sezione FDONAr-superiore della scatola fredda della colonna principale | 4.2×3.5×26.2 | 35 | +24,1 | +51,0 |
|
Sezione FDONAr-più bassa della scatola fredda della colonna dell'argon | 4.2×3.0×26.2 | 37 | +0,3 | +26,5 |
|
Colonna FDONAr-superiore della scatola fredda della colonna dell'argon | 4.2×3.0×26.0 | 40 | +26,5 | +53,0 |
Un opuscolo dettagliato è attaccato con la nostra offerta che comprende la nostre organizzazione, strutture e capacità della società, una breve introduzione a SASPG segue:
